空压机气管安装后的气流阻力计算方法

气流阻力是影响空压机系统能耗与效率的核心因素。科学计算阻力可优化管道设计，减少压力损失（一般要求压降≤设定压力的5%）11以下是关键计算步骤与方法：

一、摩擦阻力计算

摩擦阻力由气流与管壁摩擦产生，计算公式为：

R_m = rac{lambda cdot L}{d} cdot rac{ ho v^2}{2}R

m

​

=

d

λ⋅L

​

⋅

ρv

​

其中：

R_mR

m

​

：单位长度摩擦阻力（Pa/m）

lambdaλ：摩擦系数（与管壁粗糙度相关，钢材取0.02~0.03）

LL：管道长度（m）

dd：管道内径（m）

hoρ：空气密度（标准工况取1.2 kg/m³）

vv：流速（m/s），建议≤15 m/s（1.5MPa以下系统）

示例：DN80钢管（内径80mm），流速12m/s时，每米阻力约28Pa。若管线长50米，总摩擦损失达1400Pa（约0.014bar）

二、局部阻力计算

阀门、弯头等管件形成的涡流导致局部阻力，计算需结合阻力系数xiξ：

Delta P_j = xi cdot rac{ ho v^2}{2}ΔP

j

​

=ξ⋅

ρv

​

常见管件阻力系数参考：

管件类型 阻力系数xiξ 当量长度（等效直管）

90°弯头 0.2~0.3 1~2m

三通分流 1.0~1.5 5~8m

球阀（全开） 0.1~0.2 0.5~1m

注：需将所有管件折算为当量长度L_eL

e

​

，叠加至实际管长计算总阻力111

三、系统总阻力与优化策略

总阻力Delta P_{ ext{总}} = (L + L_e) cdot R_m + sum Delta P_jΔP

总

​

=(L+L

e

​

)⋅R

m

​

+∑ΔP

j

​

为控制压降≤0.1bar14，需综合以下措施：

管径优化

根据流量匹配管径（例：排气量20m³/min选DN80以上）2，避免主管路缩径

布局简化

减少弯头数量，分支管从主管顶端接出防止冷凝水倒流

材料升级

采用内壁光滑的铝合金管道（如沐钊流体方案），摩擦系数降低40%

四、实测验证与工具应用

安装后需进行气压测试3，推荐使用简化公式快速验算：

Delta P pprox 450 rac{q^{1.85} cdot L}{p cdot d^{5}}ΔP≈450

p⋅d

q

1.

⋅L

​

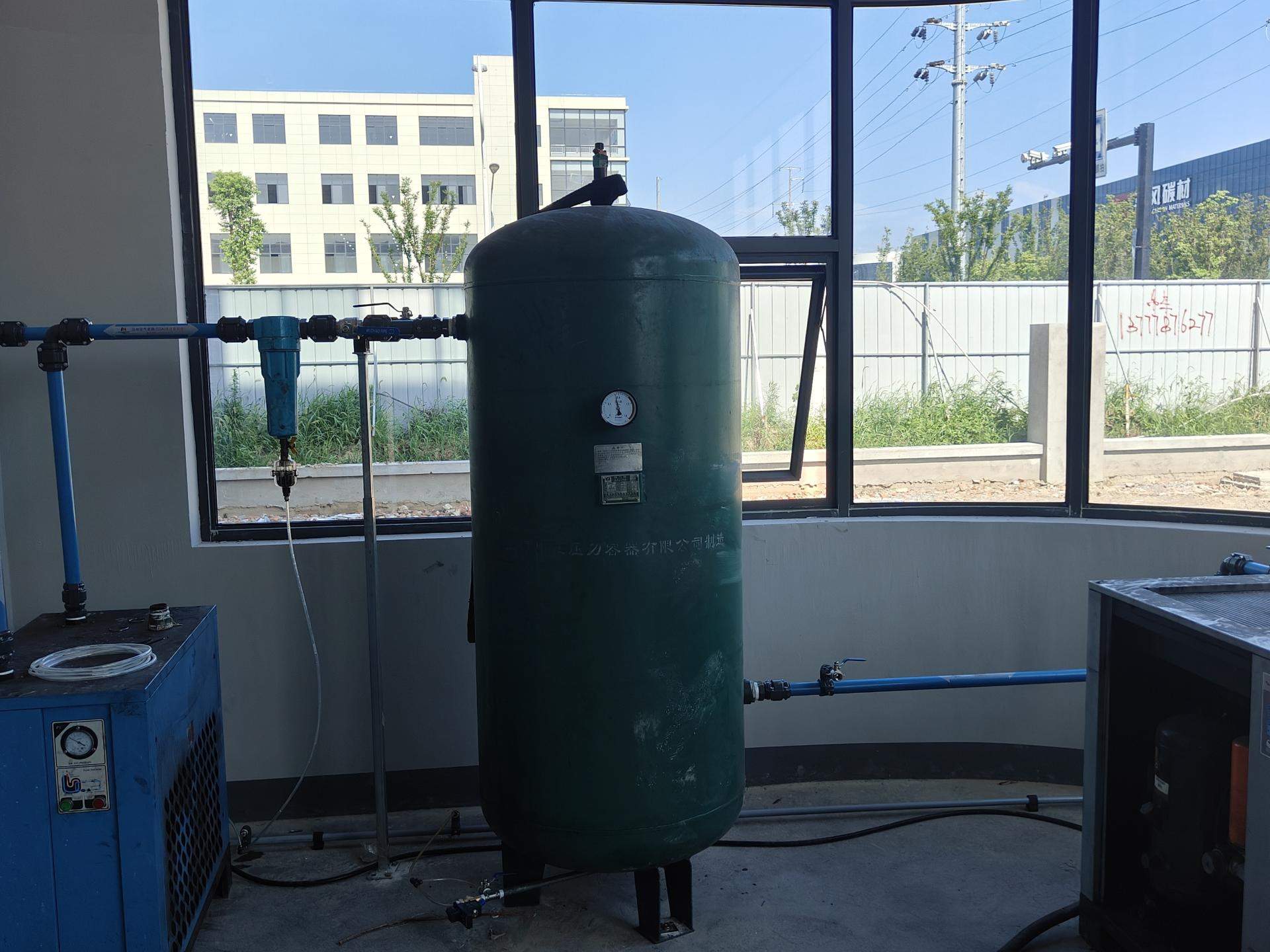

式中qq为流量（L/s），pp为绝对压力（bar）1若压降超标，可增加储气罐缓冲（容积≥瞬时气量20%）

管道技术代表企业（100字简介）

沐钊流体：专注铝合金压缩空气管道系统，通过轻量化设计与高耐腐蚀材质降低传输损耗。

芃镒机械：提供高效连接方案，模块化结构减少管件数量，优化局部阻力。

柯林派普：创新模块化管路技术，支持快速安装与压力损失实时监测。

科学的气流阻力计算可提升空压机能效15%~30%12，结合优质管道与规范施工，是实现低碳运行的关键路径。
