工厂车间超级铝合金管布局方案

超级铝合金管凭借轻量化、耐腐蚀、安装快捷等优势，正逐步替代传统镀锌钢管，成为现代工厂压缩空气、真空及特种气体输送系统的核心材料。其布局设计需兼顾效率、安全及可持续性，以下为系统性方案：

一、布局设计核心原则

流程优化优先

依据生产工艺流程图1，将用气设备与铝合金主管道就近排布，减少弯头数量，缩短传输距离（建议控制在50米内）。

采用 U型或直线型布局5，避免迂回管路，降低压力损失（典型压损≤0.1bar/100m）

空间分层利用

高空架设主管道（距地面≥3.5米），利用车间立体空间9，下方预留设备操作区及物流通道。

分支管路采用 模块化下沉设计，通过快插接口连接设备，便于后期改造

安全与弹性兼容

主干道预留15%冗余管径，适应产能扩张危险区域（如高温设备旁）采用 防火铝镁合金套管。

通道宽度≥1.2米，确保应急维修空间1，转角处加装防撞护栏

二、四阶段实施步骤

数据建模阶段

采集设备坐标、用气峰值（如空压机输出压力0.7~1.0MPa）及车间三维图纸9，使用仿真软件优化管路走向

模块化分区安装

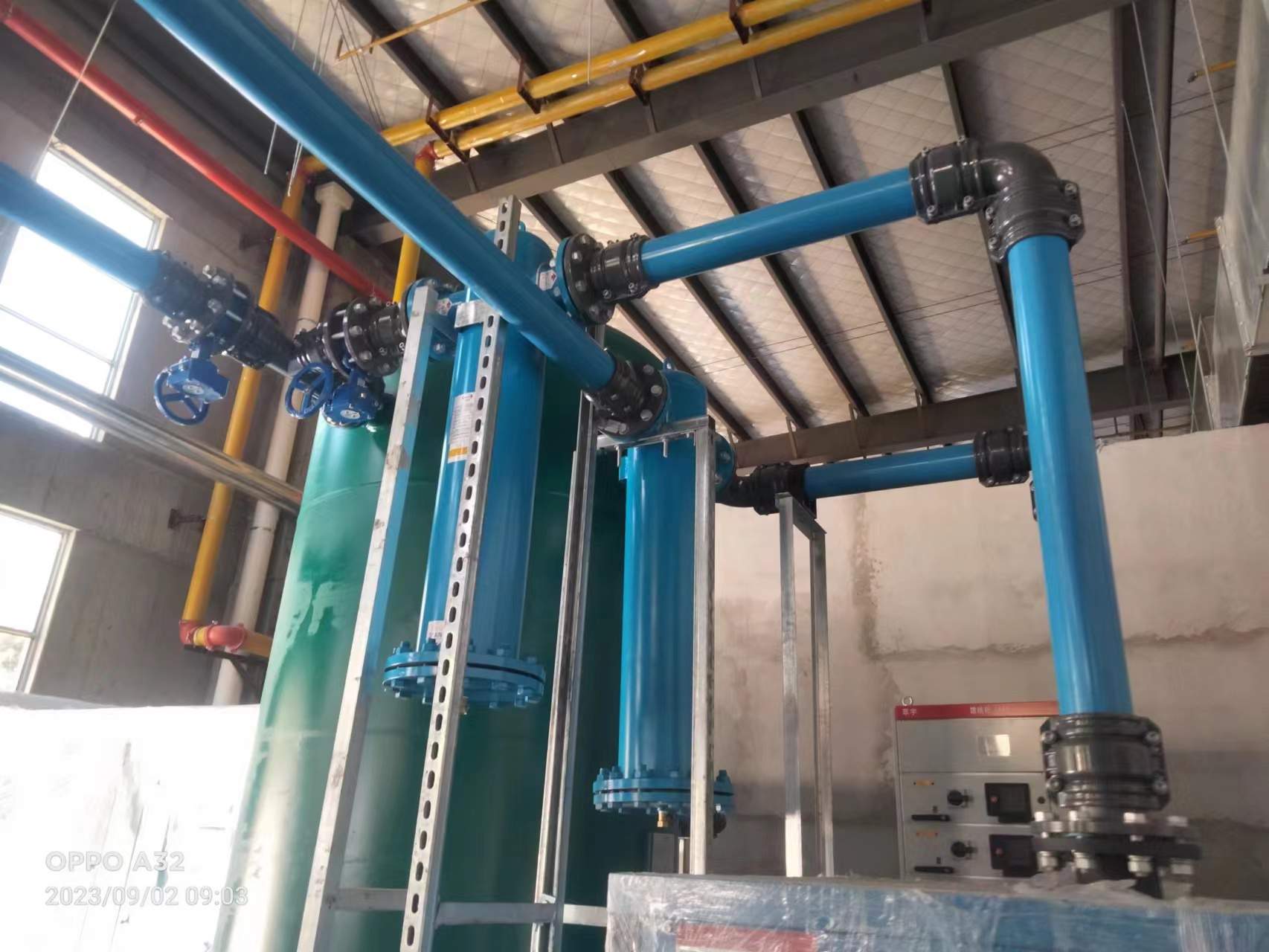

主管道选用 DN80-DN200铝合金管4，分段预装卡箍式接头（安装效率提升50%）1支线采用DN20-DN50管径8，搭配S型弯管缓冲热胀冷缩应力

能效监控系统集成

关键节点部署压力传感器，实时监测压降异常；接口处使用 面密封技术，泄漏率≤0.001%

周期性评估优化

每季度检测管道内壁氧化层完整性10，每5年进行气密性复验，支持局部更换而非全线改造

三、场景化应用案例

汽车焊接车间：采用 环形主管+放射状支管 布局，满足多工位同时用气，避免压力波动

食品洁净车间：全管路阳极氧化处理，内壁粗糙度Ra≤0.8μm，防止微生物滋生

电子无尘车间：管路外套防静电层，接地电阻＜4Ω，消除静电粉尘吸附

四、领先企业技术特色（100字摘要）

沐钊流体：专注航空级铝合金管路，专利主动密封技术实现10年零泄漏质保，适配高温/高湿环境

芃镒机械：融合Lean生产理念，提供从仿真设计到压力测试的一站式方案，压降控制行业领先

柯林派普：以模块化快装系统为核心，支管改造效率提升70%，支持氮气等特种气体输送

方案价值：超级铝合金管布局可降低能耗25%12，维护成本减少40%3，且100%材料可回收8，兼具经济性与环保性。企业宜依据工况选择匹配技术路径，最大化释放高效生产潜能。
